法兰衬胶蝶阀

法兰衬胶蝶阀 KFD41X /D341X

在线咨询 发起询价 销售热线:021-36160823

用途

该阀适用于各行业给中液体输送管路上,作为截断设备使用。适用于多种腐蚀性、非腐蚀性介质。


执行标准

设计制造:GB/T12238

连接法兰:GB/T 17241.6

结构长度:GB/T12221

试验检验:GB/T13927


特点

1、启闭方便迅速、省力。

2、结构简单,安装方便,适用于大口径的阀门。

3、阀腔通道通畅平滑,流体阻力小,不积存杂质,能适应含有一定杂质的介质。

4、阀体内腔全部衬胶,耐腐蚀,不易结垢,可用于腐蚀性介质。同时由于密封面(胶套)采用橡胶,密封性能好。

5、可以选择手动、电动、气动、液压方式。


主要性能参数和材料

型号

公称压力PN

适用温度

适用介质

主要零件材料

阀体

蝶板

阀杆

阀体衬套

KFD41X-10/16Q

KFD341X-10/16Q

10/16

≤80℃

水、油品、腐蚀性介质等

球墨铸铁

球铁或碳钢(镀镍)/不锈钢

不锈钢

三元乙丙/丁腈橡胶


主要连接尺寸

型号

DN

50

65

80

100

125

150

200

250

300

350

KFDJ41X-10/16QKFDJ341X-10/16Q

L

108

112

114

127

140

140

152

165

178

190

H

203

220

263

280

292

310

408

440

508

513


型号

DN

400

450

500

600

700

800

900

1000

1200

1400

KFDJ41X-10/16QKFDJ341X-10/16Q

L

216

222

229

267

292

318

330

410

470

503

H

588

618

650

718

998

1008

1070

1125

1240

1400

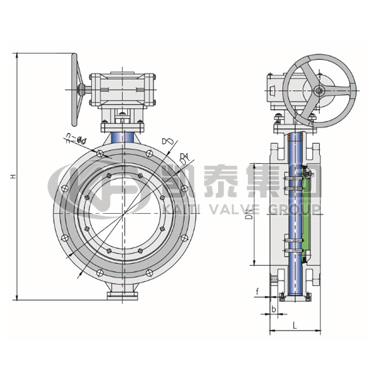

法兰衬胶蝶阀结构图

法兰衬胶蝶阀
